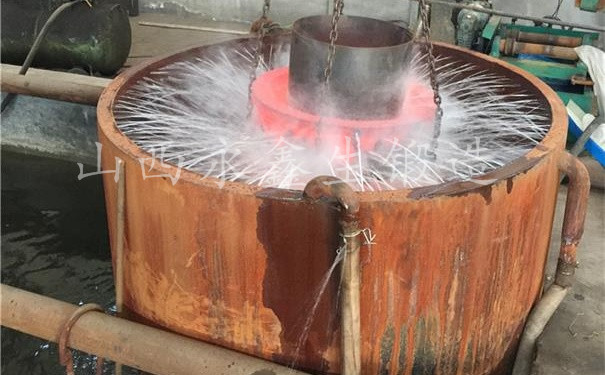

奧氏體不銹鋼鍛造要點有以下五點。
一、鋼錠鍛造時，開始輕壓，當變形量達到30%后才能重壓。鍛造時，應單向送進，避免在一處重復壓制，以防止出現(xiàn)中心十字裂紋。
二、鋼錠鍛造比采用4~6，鋼坯取2~4，視原材料晶粒度而定。奧氏體不銹鋼晶粒度大小對鋼的耐蝕性有很大影響。為獲得細晶粒并充分焊合中心區(qū)的微裂紋和孔隙，應保證后一火有足夠大的鍛造比，變形量應大于再結(jié)晶臨界變形程度，變形量一般應大于12%~20%。
三、變形過程中要求變形均勻，以得到較均勻的晶粒組織，圓餅鍛件可考慮下列措施：1.采用光滑的平臺和砧面，必要時潤滑；2.平臺和砧面預熱到150~450℃；3.餅坯兩端加低碳鋼墊板；4.采用疊鍛；5.變形時采用間歇壓縮；6.包套鐓粗。
四、奧氏體不銹鋼冷縮率大。不銹鋼鍛件終成形時，應考慮較大的收縮率（1.5~1.7%），避免鍛件在冷卻后因尺寸不足造成廢品。
五、鍛件溫度應在850℃以上切邊（冷鍛件應預熱到900~950℃再切邊）。
我們只做好鍛件 不銹鋼鍛件www.ivcve.cn
文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
